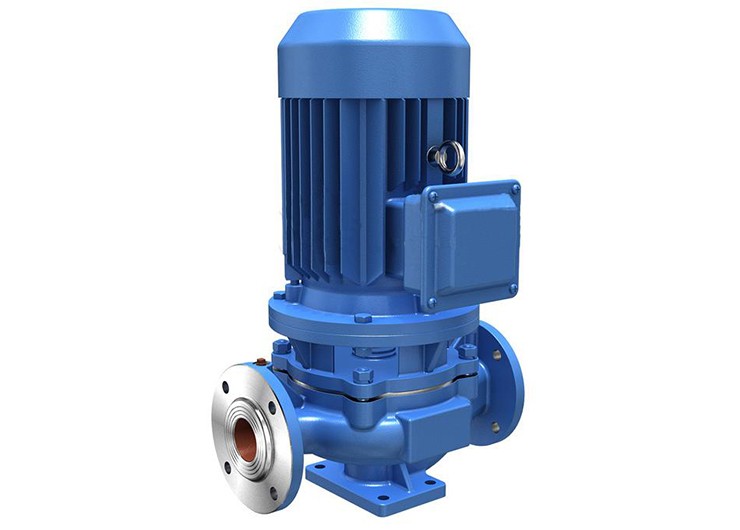

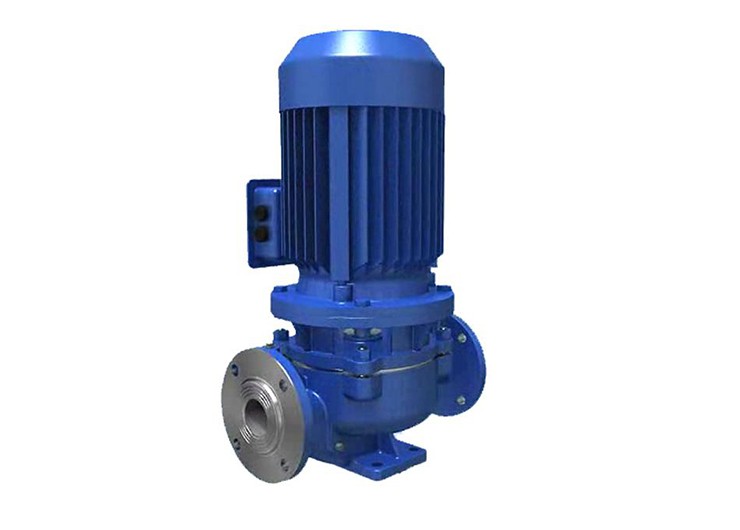

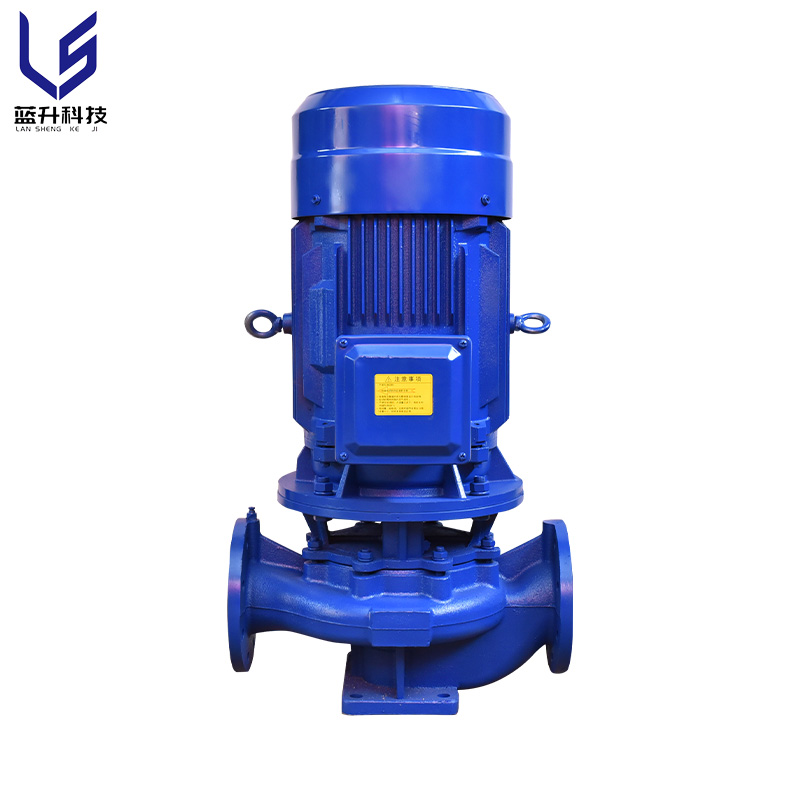

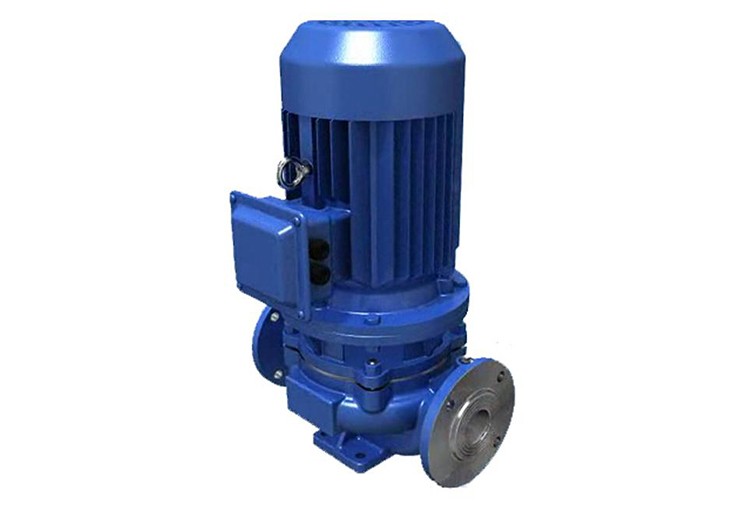

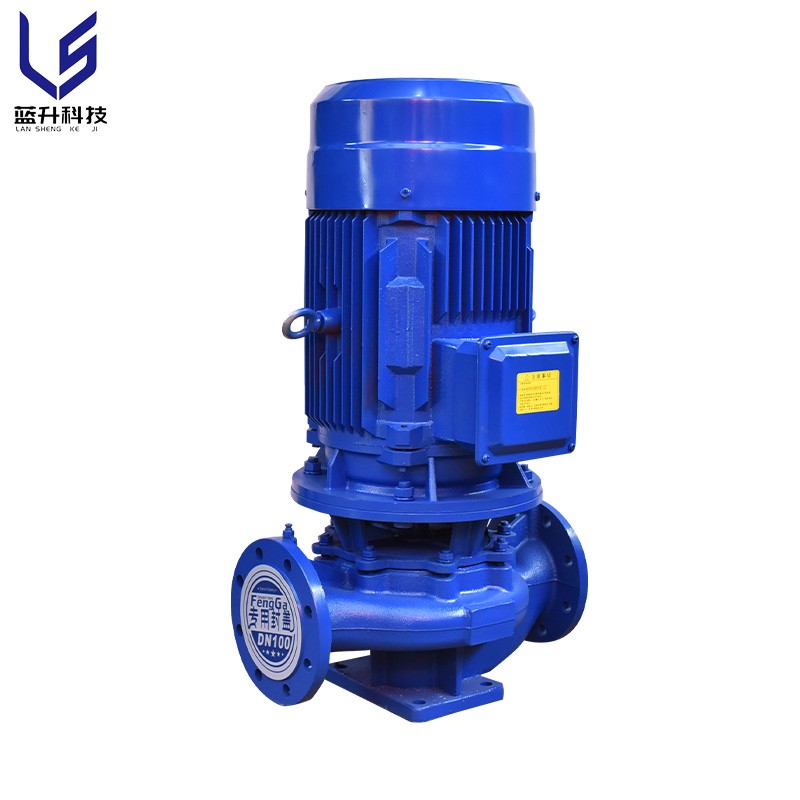

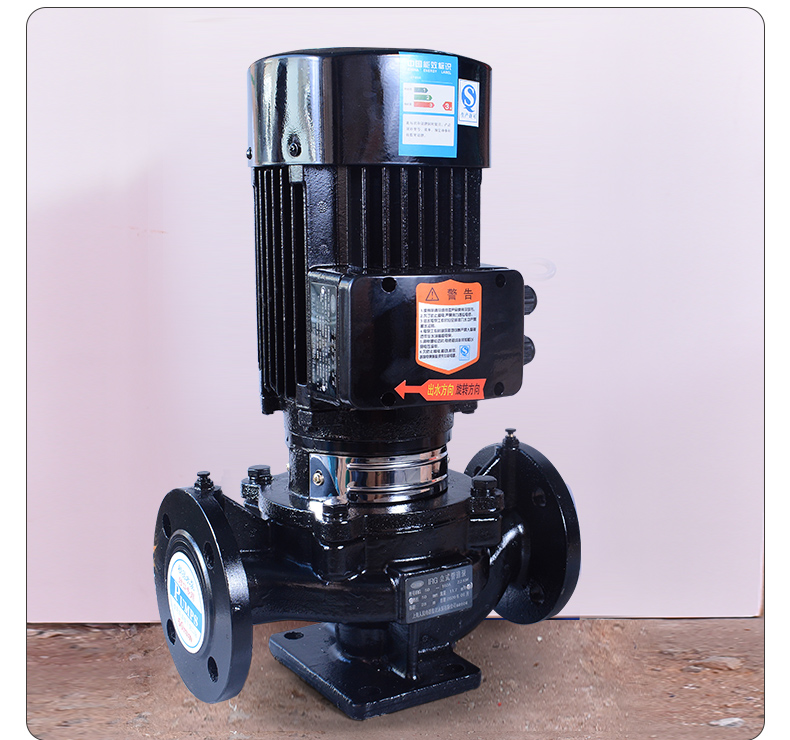

ISG立式管道離心泵

  • 產品名稱: ISG立式管道離心泵
  • 產品分類: 管道泵
  • 公司名稱: 山東藍升泵業有限公司
  • 型號規格: ISG
  • 產品用途: ISG型立式管道泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水、消防增壓、暖通制冷循環、園林噴灌、遠距離輸送、高層建筑增壓送水、浴室等冷暖水循環增壓及設備配套,使用溫度T<80℃。
  • 產品價格: ¥面議
  • 添加時間: 23/05/23
  • 分    享:
  • 二 維 碼:

    手機購

    更方便

產品詳情
詢盤



   產品說明

  一、ISG離心泵概述:
  ISG型立式單級管道離心泵又稱單級離心泵、管道泵、管道離心泵、立式離心泵、清水泵、增壓泵、循環泵、穩壓泵等,是我廠技術研究所聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵和SG型管道泵之性能參數,在一般立式水泵的基礎上進行巧妙組合設計而成,同時根據使用溫度、介質等不同在ISG型系列管道泵的基礎上派生出熱水管道泵、高溫耐腐蝕化工管道泵、管道油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB/T53058-93的標準要求,按國際ISO2858標準設計制造。

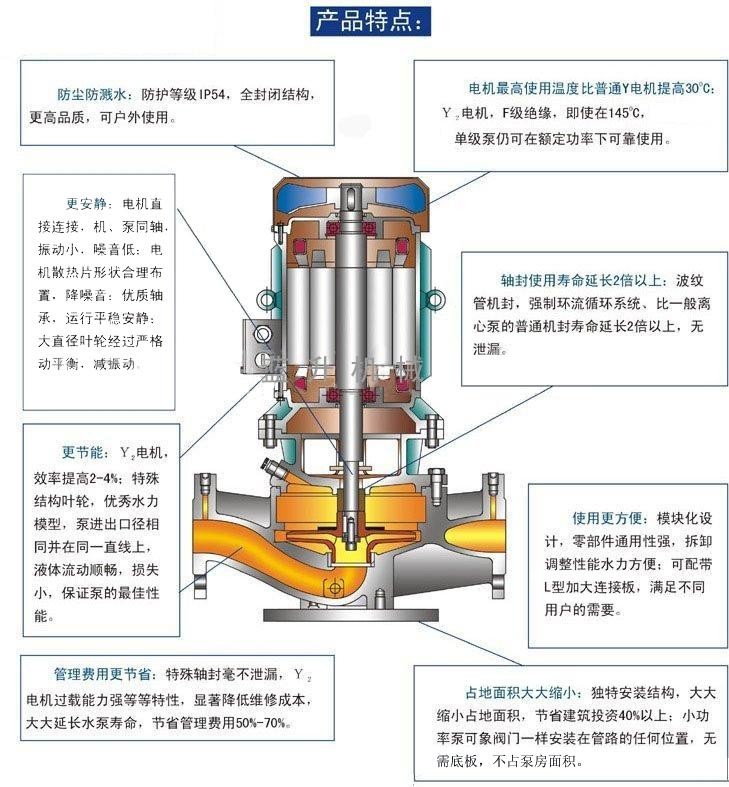

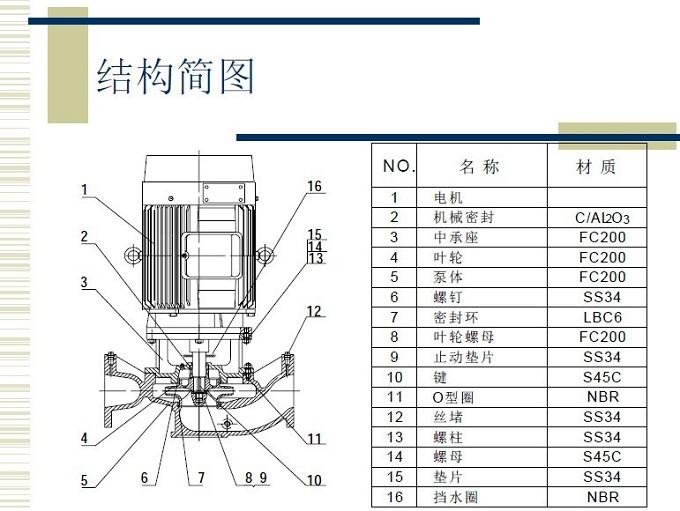

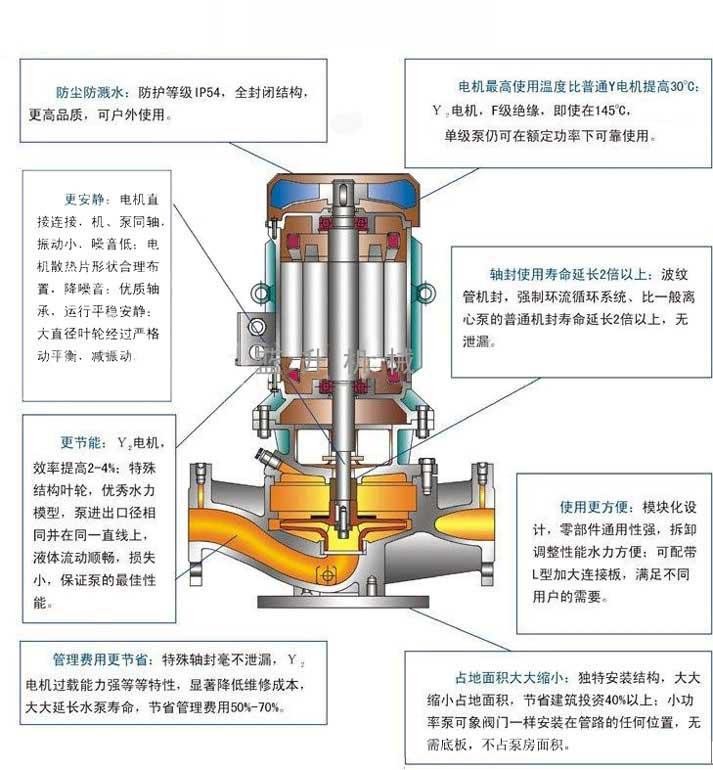

  二、ISG離心泵結構特點

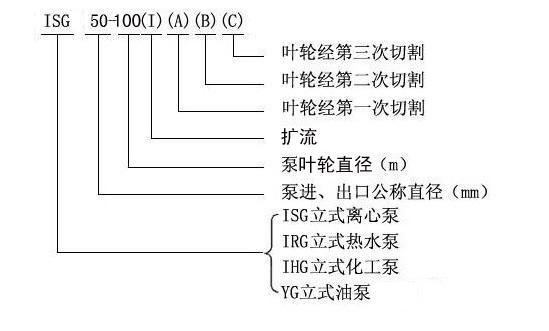

  三、ISG離心泵型號意義及性能


  a.流量范圍:1.1~1900m3/h;
  b.揚程范圍:10~133m;
  c.介質溫度:≤80℃;
  d.工作壓力:≤1.6MPa;
  e.所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度≤0.2mm。
  四、ISG離心泵主要用途
  1、ISG型立式管道泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水、消防增壓、暖通制冷循環、園林噴灌、遠距離輸送、高層建筑增壓送水、浴室等冷暖水循環增壓及設備配套,使用溫度T<80℃。
  2、IRG(GRG)型立式熱水(高溫)循環管道泵廣泛適用于:能源、造紙、化工、冶金、紡織、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵,IRG型使用溫度T<120℃,GRG型使用溫度T<240℃。
  3、IHG型立式化工離心泵,供輸送不含固體顆粒,粘度類似于水,具有腐蝕性的液體,適用于電力、冶金、化工、石油、造紙、食品制藥和合成纖維等部門,使用溫度為-20℃ ~ 120℃。
  4、YG型立式管道離心油泵,供輸送汽油、煤油、柴油等石油產品,被輸送介質溫度為-20℃ ~ + 120℃。
  四、工作條件
  管道泵吸入壓力≤1.0MPa,泵系統最高工作壓力≤1.6MPa,即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出,以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。環境溫度<40℃,相對濕度<95。
  五、離心泵安裝說明
  1、安裝前應檢查機組緊固件有無松動現象,泵體流道有無異物堵塞,以免水泵運行時損壞葉輪和泵體。
  2、安裝時管道重量不應加在水泵上,以免使泵變形。
  3、安裝時必須擰緊地腳螺栓,以免起動時振動對泵性能的影響。
  4、為了維修方便和使用安全,在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表,以保證在額定揚程和流量范圍內運行,確保泵正常運行,增長水泵的使用壽命。
  5、安裝后撥動泵軸,葉輪應無磨擦聲或卡死現象,否則應將泵拆開檢查原因。
  6、泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。

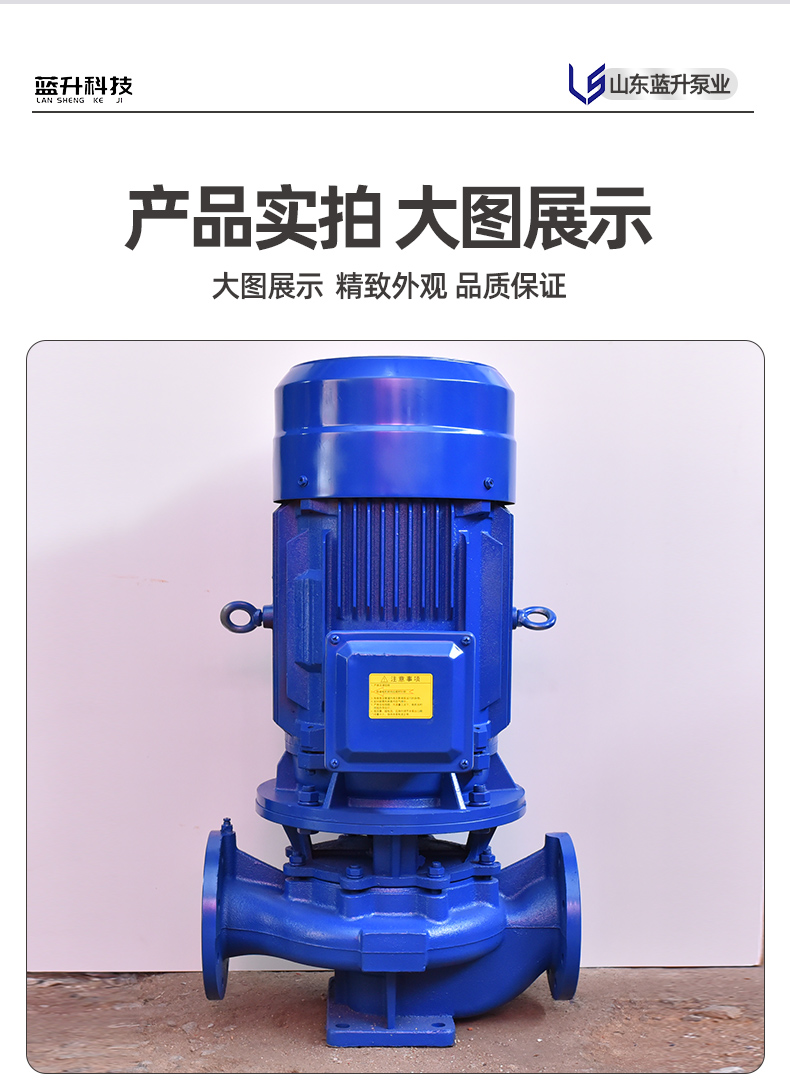

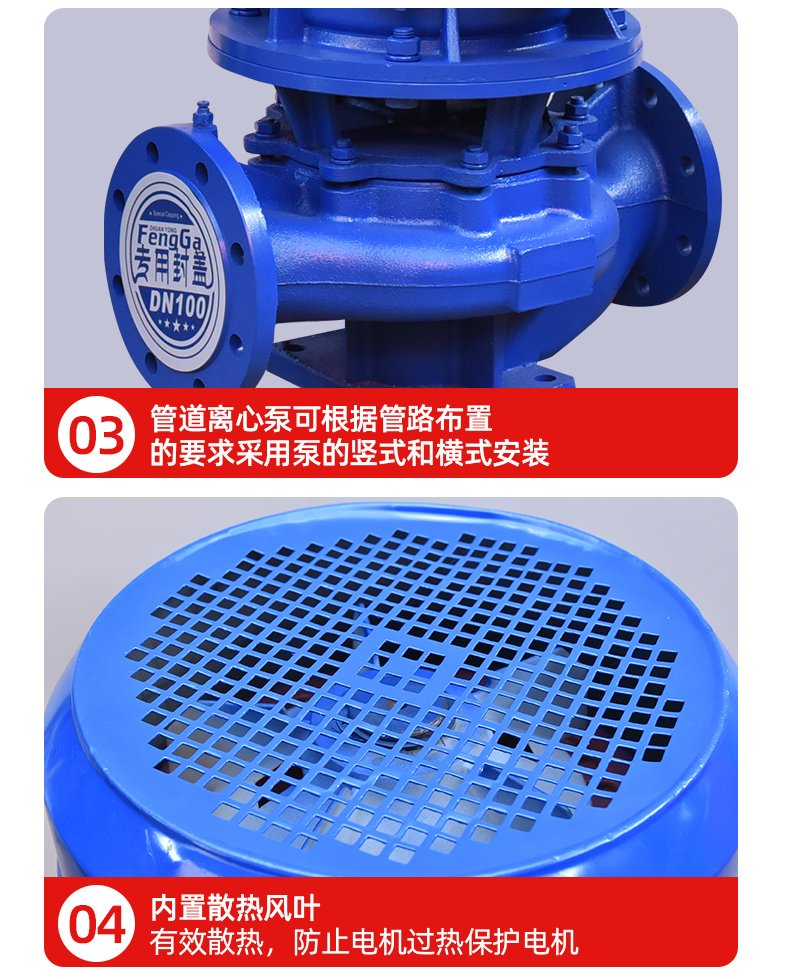

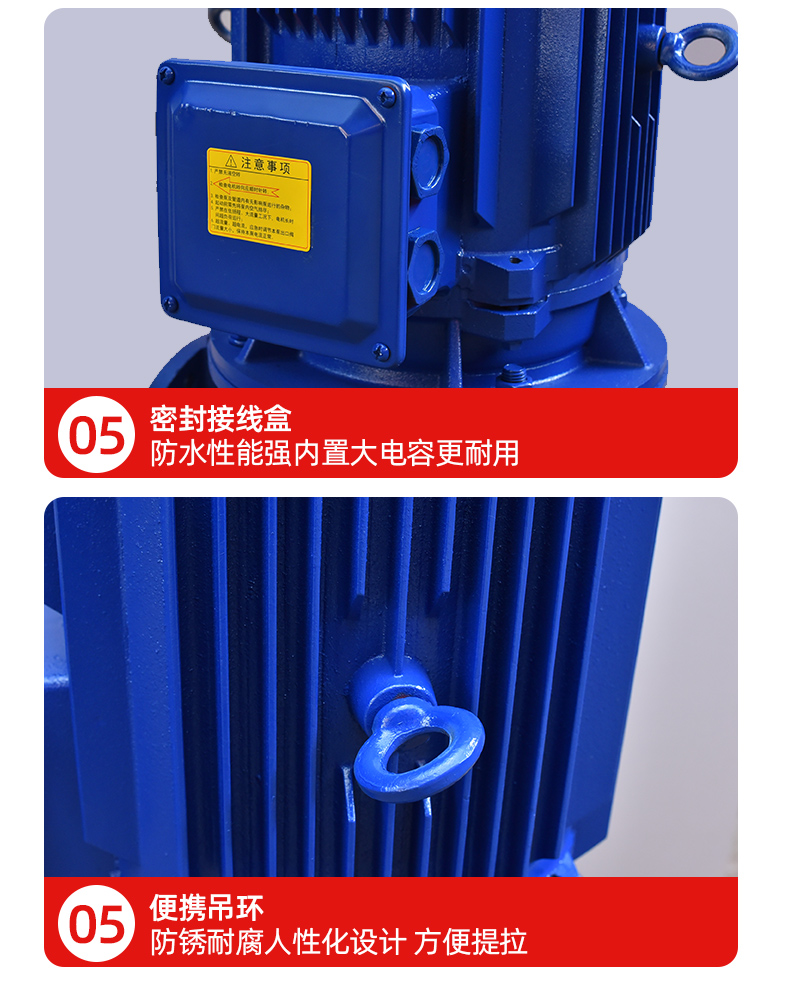

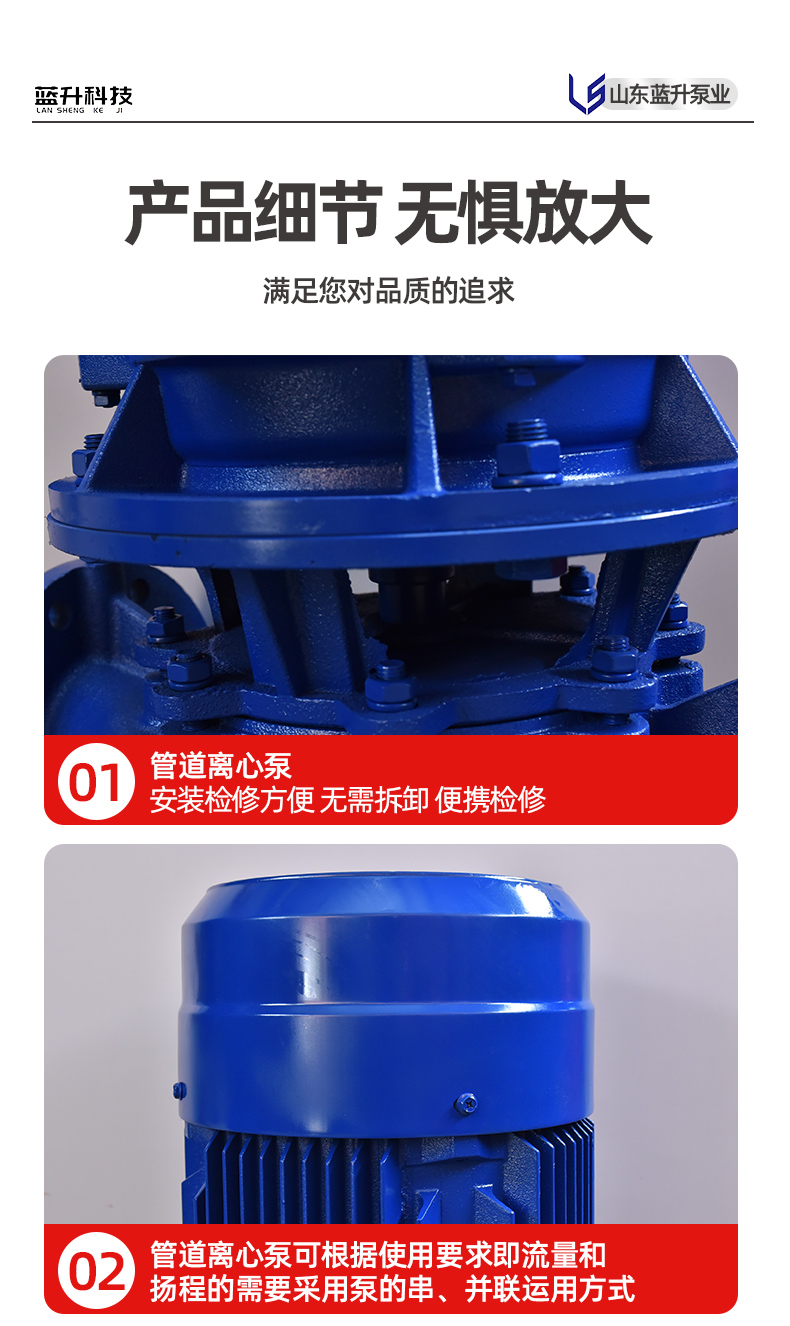

圖片展示





品牌源于細節




應用領域




詳細參數



型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

25-110

4

15

2900

0.55

380

25-125

4

20

2900

0.75

380

25-125A

3.5

16

2900

0.75

380

25-160

4

32

2900

1.5

380

25-160A

3.7

28

2900

1.1

380

32-100

4.5

12.5

2900

0.75

380

型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

32-125

5

20

2900

0.75

380

32-125A

4.5

16

2900

0.75

380

32-160

5

32

2900

1.5

380

32-160A

4.5

28

2900

1.1

380

32-160(I)

6.3

32

2900

2.2

380

32-200

5

50

2900

3

380

32-200A

4.5

44

2900

2.2

380

32-200B

3.5

38

2900

1.5

380

32-200(I)

6.3

50

2900

4

380

40-100

6.3

12.5

2900

0.55

380

40-100A

5.6

10

2900

0.37

380

40-125

6.3

20

2900

1.1

380

40-125A

5.6

16

2900

0.75

380

40-160

6.3

32

2900

2.2

380

40-160A

5.9

28

2900

1.5

380

40-160B

5.5

24

2900

1.1

380

40-200

6.3

50

2900

4

380

40-200A

5.9

44

2900

3

380

40-200B

5.3

36

2900

2.2

380

40-250

6.3

80

2900

7.5

380

40-250A

5.9

70

2900

5.5

380

40-250B

5.5

60

2900

4

380

40-100(I)

12.5

12.5

2900

1.1

380

40-100(I)A

11

10

2900

0.75

380

40-125(I)

12.5

20

2900

1.5

380

40-125(I)A

11

16

2900

1.1

380

40-160(I)

12.5

32

2900

3

380

40-160(I)A

11.7

28

2900

2.2

380

40-160(I)B

10.4

24

2900

1.5

380

40-200(I)

12.5

50

2900

5.5

380

40-200(I)A

11.7

44

2900

4

380

40-200(I)B

10.6

36

2900

3

380

40-250(I)

12.5

80

2900

11

380

40-250(I)A

11.6

70

2900

7.5

380

40-250(I)B

10.8

60

2900

5.5

380

40-250(I)C

10

52

2900

5.5

380

50-100

12.5

12.5

2900

1.1

380

50-100A

11

10

2900

0.75

380

50-125

12.5

20

2900

1.5

380

50-125A

11

16

2900

1.1

380

50-160

12.5

32

2900

3

380

型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

50-160A

11.7

28

2900

2.2

380

50-160B

10.4

22

2900

1.5

380

50-200

12.5

50

2900

5.5

380

50-200A

11.7

44

2900

4

380

50-200B

10.6

36

2900

3

380

50-250

12.5

80

2900

11

380

50-250A

11.6

70

2900

7.5

380

50-250B

10.8

60

2900

7.5

380

50-250C

10

52

2900

5.5

380

50-100(I)

25

12.5

2900

1.5

380

50-100(I)A

22.3

10

2900

1.1

380

50-125(I)

25

20

2900

3

380

50-125(I)A

22.3

16

2900

2.2

380

50-160(I)

25

32

2900

4

380

50-160(I)A

23.4

28

2900

3

380

50-160(I)B

21.6

24

2900

2.2

380

50-200(I)

25

50

2900

7.5

380

50-200(I)A

23.5

44

2900

5.5

380

50-200(I)B

21.8

38

2900

4

380

50-250(I)

25

80

2900

15

380

50-250(I)A

23.4

70

2900

11

380

50-250(I)B

21.6

60

2900

7.5

380

50-315(I)

25

125

2900

30

380

50-315(I)A

23.7

113

2900

22

380

50-315(I)B

22.5

101

2900

18.5

380

50-315(I)C

20.6

85

2900

15

380

65-100

25

12.5

2900

1.5

380

65-100A

22.3

10

2900

1.1

380

65-125

25

20

2900

3

380

65-125A

22.3

16

2900

2.2

380

65-160

25

32

2900

4

380

65-160A

23.4

28

2900

3

380

65-160B

21.6

24

2900

2.2

380

65-200

25

50

2900

7.5

380

65-200A

23.5

44

2900

5.5

380

65-200B

21.8

38

2900

4

380

65-250

25

80

2900

15

380

65-250A

23.4

70

2900

11

380

65-250B

21.6

60

2900

7.5

380

65-315

25

125

2900

30

380

65-315A

23.7

113

2900

22

380

型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

65-315B

22.5

101

2900

18.5

380

65-315C

20.6

85

2900

15

380

65-100(I)

50

12.5

2900

3

380

65-100(I)A

44.7

10

2900

2.2

380

65-125(I)

50

20

2900

5.5

380

65-125(I)A

45

16

2900

4

380

65-160(I)

50

32

2900

7.5

380

65-160(I)A

46.7

28

2900

5.5

380

65-160(I)B

43.3

24

2900

4

380

65-200(I)

50

50

2900

15

380

65-200(I)A

47

44

2900

11

380

65-200(I)B

43.5

38

2900

7.5

380

65-250(I)

50

80

2900

22

380

65-250(I)A

46.7

70

2900

18.5

380

65-250(I)B

43.3

60

2900

15

380

65-315(I)

50

125

2900

37

380

65-315(I)A

46.5

110

2900

30

380

65-315(I)B

44.5

100

2900

30

380

65-315(I)C

41

85

2900

22

380

80-100

50

12.5

2900

3

380

80-100A

44.7

10

2900

2.2

380

80-125

50

20

2900

5.5

380

80-125A

45

16

2900

4

380

80-160

50

32

2900

7.5

380

80-160A

46.7

28

2900

5.5

380

80-160B

43.3

24

2900

4

380

80-200

50

50

2900

15

380

80-200A

47

44

2900

11

380

80-200B

43.5

38

2900

7.5

380

80-250

50

80

2900

22

380

80-250A

46.7

70

2900

18.5

380

80-250B

43.3

60

2900

15

380

80-315

50

125

2900

37

380

80-315A

46.5

110

2900

30

380

80-315B

44.5

100

2900

30

380

80-315C

41

85

2900

22

380

80-350

50

150

2900

55

380

80-350A

46.6

142

2900

45

380

80-350B

40

135

2900

37

380

80-100(I)

100

12.5

2900

5.5

380

80-100(I)A

89

10

2900

4

380

型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

80-125(I)

100

20

2900

11

380

80-125(I)A

89

16

2900

7.5

380

80-160(I)

100

32

2900

15

380

80-160(I)A

93.5

28

2900

11

380

80-160(I)B

86.6

24

2900

7.5

380

80-200(I)

100

50

2900

22

380

80-200(I)A

93.5

44

2900

18.5

380

80-200(I)B

87

38

2900

15

380

80-250(I)

100

80

2900

37

380

80-250(I)A

93.5

70

2900

30

380

80-250(I)B

87

60

2900

30

380

80-315(I)

100

125

2900

75

380

80-315(I)A

95

113

2900

55

380

80-315(I)B

90

101

2900

45

380

80-315(I)C

82

85

2900

37

380

100-100

100

12.5

2900

5.5

380

100-100A

89

10

2900

4

380

100-125

100

20

2900

11

380

100-125A

89

16

2900

7.5

380

100-160

100

32

2900

15

380

100-160A

93.5

28

2900

11

380

100-160B

86.6

24

2900

7.5

380

100-200

100

50

2900

22

380

100-200A

93.5

44

2900

18.5

380

100-200B

87

38

2900

15

380

100-250

100

80

2900

37

380

100-250A

93.5

70

2900

30

380

100-250B

87

60

2900

30

380

100-315

100

125

2900

75

380

100-315A

95

113

2900

55

380

100-315B

90

101

2900

45

380

100-315C

82

85

2900

37

380

100-350

100

150

2900

90

380

100-350A

93.5

139

2900

75

380

100-350B

87

135

2900

55

380

100-100(I)

160

12.5

2900

11

380

100-125(I)

160

20

2900

15

380

100-125(I)A

140

17

2900

11

380

100-160(I)

160

32

2900

22

380

100-160(I)A

140

28

2900

18.5

380

100-200(I)

160

50

2900

37

380

型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

100-200(I)A

140

45

2900

30

380

100-200(I)B

100

40

2900

22

380

100-250(I)

160

80

2900

55

380

100-250(I)A

140

72

2900

45

380

100-250(I)B

100

65

2900

37

380

100-315(I)

160

125

2900

90

380

100-315(I)A

140

110

2900

75

380

100-315(I)B

100

100

2900

75

380

125-100

160

12.5

2900

11

380

125-100A

143

10

2900

7.5

380

125-125

160

20

2900

15

380

125-125A

143

16

2900

11

380

125-160

160

32

2900

22

380

125-160A

150

28

2900

18.5

380

125-160B

138

24

2900

15

380

125-200

160

50

2900

37

380

125-200A

150

44

2900

30

380

125-200B

138

37.5

2900

22

380

125-250

160

80

2900

55

380

125-250A

150

70

2900

45

380

125-250B

138

60

2900

37

380

125-315

160

125

2900

90

380

125-315A

150

110

2900

75

380

125-315B

143

100

2900

75

380

125-315C

134

88

2900

55

380

125-350

160

150

2900

110

380

125-350A

150

142

2900

90

380

125-350B

143

135

2900

75

380

150-125

160

20

2900

15

380

150-125A

150

16

2900

11

380

150-160

160

32

2900

22

380

150-160A

150

28

2900

18.5

380

150-160B

140

24

2900

15

380

150-200

200

50

2900

45

380

150-200A

187

44

2900

37

380

150-200B

173

37

2900

30

380

150-250

200

80

2900

75

380

150-250A

187

70

2900

55

380

150-250B

173

60

2900

45

380

150-315

200

125

2900

110

380

150-315A

187

110

2900

90

380

型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

150-315B

173

95

2900

75

380

150-200(I)

200

12.5

1450

15

380

150-200(I)A

179

10

1450

11

380

150-200(I)B

160

8

1450

7.5

380

150-250(I)

200

20

1450

18.5

380

150-250(I)A

187

17

1450

15

380

150-250(I)B

167

14

1450

11

380

150-315(I)

200

32

1450

30

380

150-315(I)A

187

28

1450

22

380

150-315(I)B

173

24

1450

18.5

380

150-400(I)

200

50

1450

45

380

150-400(I)A

187

44

1450

37

380

150-400(I)B

174

38

1450

30

380

150-400(I)C

160

32

1450

22

380

200-200

200

12.5

1450

15

380

200-200A

179

10

1450

11

380

200-250

200

20

1450

18.5

380

200-250A

184

17

1450

15

380

200-250B

167

14

1450

11

380

200-315

200

32

1450

30

380

200-315A

187

27

1450

22

380

200-315B

173

24

1450

18.5

380

200-400

200

50

1450

45

380

200-400A

187

44

1450

37

380

200-400B

174

38

1450

30

380

200-400C

160

32

1450

22

380

200-200(I)

400

12.5

1450

22

380

200-200(I)A

358

10

1450

18.5

380

200-250(I)

400

20

1450

30

380

200-250(I)A

358

17

1450

22

380

200-250(I)B

322

14

1450

18.5

380

200-315(I)

400

32

1450

55

380

200-315(I)A

374

28

1450

45

380

200-315(I)B

346

24

1450

37

380

200-400(I)

400

50

1450

75

380

200-400(I)A

374

44

1450

75

380

200-400(I)B

346

38

1450

45

380

200-400(I)C

320

32

1450

45

380

200-510(I)

400

82

1450

132

380

200-510(I)A

374

70

1450

110

380

200-510(I)B

346

60

1450

90

380

型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

200-510(I)C

320

50

1450

75

380

200-270

400

80

2900

132

380

200-270A

352

70

2900

110

380

200-270B

320

56

2900

75

380

250-250

550

20

1450

45

380

250-250A

500

17

1450

37

380

250-315

550

32

1450

75

380

250-315A

500

28

1450

55

380

250-315B

450

24

1450

45

380

250-400

550

50

1450

110

380

250-400A

500

44

1450

90

380

250-400B

460

38

1450

75

380

250-400C

429

31

1450

55

380

250-480

550

70

1450

160

380

250-480A

500

60

1450

132

380

250-480B

450

50

1450

110

380

250-500

550

80

1450

185

380

250-500A

510

70

1450

160

380

250-500B

470

60

1450

132

380

250-500C

430

50

1450

110

380

300-235

720

18

970

55

380

300-235A

607

15

970

45

380

300-300

720

28

970

75

380

300-300A

666

24

970

75

380

300-300B

623

21

970

55

380

300-380

720

44

970

132

380

300-380A

666

38

970

110

380

300-380B

614

32

970

90

380

300-235(I)

1080

40

1450

160

380

300-235(I)A

965

32

1450

132

380

300-250

720

20

1450

55

380

300-250A

600

17

1450

45

380

300-250B

580

15

1450

37

380

300-315

720

32

1450

90

380

300-315A

650

28

1450

75

380

300-315B

580

24

1450

55

380

300-400

720

50

1450

132

380

300-400A

662

44

1450

110

380

300-400B

609

38

1450

90

380

300-400C

536

31

1450

75

380

300-460

720

65

1450

185

380

型號

流量m3/h

揚程  m

轉速r/min

功率 Kw

電壓       V

300-460A

666

55

1450

160

380

300-460B

614

45

1450

110

380

300-500

720

80

1450

250

380

300-500A

675

70

1450

200

380

300-500B

625

60

1450

160

380

300-500C

570

50

1450

110

380

350-250

1200

20

1450

90

380

350-250A

1080

16

1450

75

380

350-315

1200

32

1450

160

380

350-315A

1120

28

1450

132

380

350-315B

1040

24

1450

110

380

350-400

1200

50

1450

250

380

350-400A

1120

44

1450

220

380

350-400B

1040

38

1450

200

380

350-400C

905

31

1450

160

380


ISG立式管道離心泵產品熱銷城市:
點擊次數:   更新時間:23/05/23 11:16:05   【打印此頁】   【關閉
少妇被又大又粗黑人猛烈欧美_成年黄网站18禁免费观看一区_99热国产精品_少妇高清精品毛片在线视频
